Модуль Bluetooth MK01 nRF52832

Модуль Bluetooth MK01 nRF52832 - мощный, очень гибкий Bluetooth® со сверхнизким энергопотреблением 5 модули на базе решения Nordic® Semiconductor high-end nRF52832 SoC, который имеет 32-битный процессор Arm® Cortex ™ -M4 с блоком операций с плавающей запятой, работающий на 64 МГц. MK01 имеет сверхмалый размер 10 мм x 10 мм..

• Решение SoC Nordic® Semiconductor nRF52832

• Блютуз 5 – 2Мбит / с, CSA # 2, Рекламные расширения

• 512 КБ флэш-памяти и 64 КБ ОЗУ

• 10,0 × 10,0×2.0мм (со щитом)

• Очень гибкий многопротокольный модуль, идеально подходящий для Bluetooth® Low Energy, Сетка Bluetooth®, Беспроводные приложения со сверхнизким энергопотреблением ANT + и 2,4 ГГц.

Предыдущий слайд

Следующий слайд

Модуль MK01 nRF52832 Blutooth

Серия MK01 - мощный, очень гибкий Bluetooth® со сверхнизким энергопотреблением 5 модули на базе решения Nordic® Semiconductor high-end nRF52832 SoC, который имеет 32-битный процессор Arm® Cortex ™ -M4 с блоком операций с плавающей запятой, работающим на 64 МГц. MK01 имеет сверхмалый размер 10 мм x 10 мм..

• Решение SoC Nordic® Semiconductor nRF52832

• Блютуз 5 – 2Мбит / с, CSA # 2, Рекламные расширения

• 512 КБ флэш-памяти и 64 КБ ОЗУ

• 10,0 × 10,0×2.0мм (со щитом)

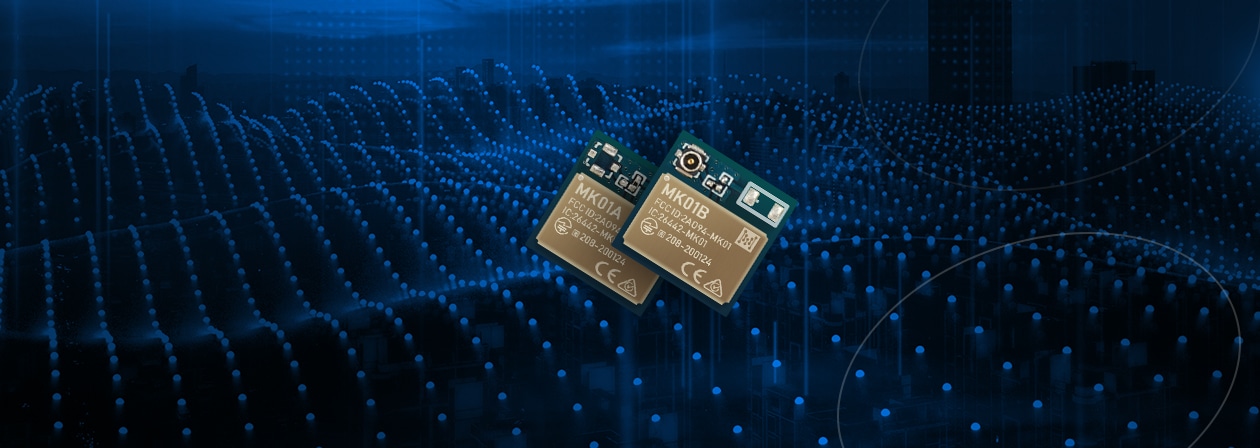

Модуль Bluetooth MK01 nRF52832 имеет две разные модели - MK01A & MK01B

блютуз

Функции

Bluetooth® с низким энергопотреблением

Сеть Bluetooth®

1M LE PHY

2M LE PHY

Рекламные расширения

CSA #2

Связи

Параллельный центральный, наблюдатель, периферийный, и роли вещателя с до двадцати одновременных подключений вместе с одним наблюдателем и одним вещателем

Радио

Модуляции

GFSK в 1 Мбит / с / 2 Скорость передачи данных в Мбит / с

Антенна

MK01A – Керамический чип, Пиковое усиление: 0.9дБи, Эффективность: -1.8дБ (66%)

MK01B – Пиковое усиление: 3дБи, Эффективность: 85% (2.4Дипольная антенна с установкой на терминале 3 дБи ГГц)

Чувствительность приемника

-96 дБм в 1 Режим низкого энергопотребления Bluetooth® (Мбит/с)

-89 дБм в 2 Режим низкого энергопотребления Bluetooth® (Мбит/с)

-93 дБм в 1 Режим ANT Мбит/с

-30 дБм в режиме шепота

Механический дизайн

Габаритные размеры

Длина: 10мм ± 0,2 мм
Ширина: 10мм ± 0,2 мм
Высота: 2.0мм + 0,1 мм / -0,15 мм

Упаковка

36 LGA (Наземный массив) колодки

Аппаратное обеспечение

Процессор

32-разрядный процессор ARM® Cortex®-M4 с FPU, 64МГц

объем памяти

512 кБ флэш, 64 кБ RAM

Интерфейсы

3x главный / подчиненный SPI с EasyDMA

2x I2 C-совместимый 2-проводной ведущий/ведомый

22 GPIO

7x 12 бит, 200ksps АЦП

3x счетчик в реальном времени (RTC)

3x 4-канальный широтно-импульсный модулятор (ШИМ) блок с EasyDMA

UART (CTS / RTS) с EasyDMA

я 2 S с EasyDMA

Цифровой микрофонный интерфейс (PDM)

Квадратурный декодер (QDEC)

Тег NFC-A

Источник питания

1.7V to 3.6V

Рабочая Температура

-40 до 85 ° С

Контроль часов

Внутренний 32.768 кГц +/-250 ppm RC-генератор

Регулятор мощности

Настройка внутреннего регулятора LDO

Оценочная плата модуля Bluetooth MK01 nRF52832 применима для модуля Bluetooth Nordic nRF52832 MK01A и MK01B. Плата дает вам быстрый и простой способ оценить модуль Bluetooth MK01nRF52832.

Программное обеспечение и документация

Пункт	Описание	Версия	Размер	Последнее обновление
Техническая спецификация	MK01_Bluetooth_Module_Datasheet.pdf	1.1	985КБ	06/08/2020
