وحدة بلوتوث MK06 nRF52811 قوية, مرنة للغاية, تقنية Bluetooth® منخفضة الطاقة للغاية 5.1 وحدة تعتمد على حل nRF52811 SoC من Nordic® Semiconductor, الذي يحتوي على وحدة معالجة مركزية Arm® Cortex™-M4 32 بت مع تشغيل وحدة الفاصلة العائمة 64 ميغاهيرتز. سلسلة MK06 قادرة على التمتع بأحدث وأكبر ميزات Bluetooth® 5.1, وأبرزها العثور على الاتجاه, أخذ وضع البلوتوث إلى آفاق جديدة.
سلسلة MK06 قوية, مرنة للغاية, تقنية Bluetooth® منخفضة الطاقة للغاية 5.1 وحدة تعتمد على حل nRF52811 SoC من Nordic® Semiconductor, الذي يحتوي على وحدة معالجة مركزية Arm® Cortex™-M4 32 بت مع وحدة فاصلة عائمة تعمل عند 64 ميغاهيرتز. سلسلة MK06 قادرة على التمتع بأحدث وأكبر ميزات Bluetooth® 5.1, وأبرزها العثور على الاتجاه, أخذ وضع البلوتوث إلى آفاق جديدة.

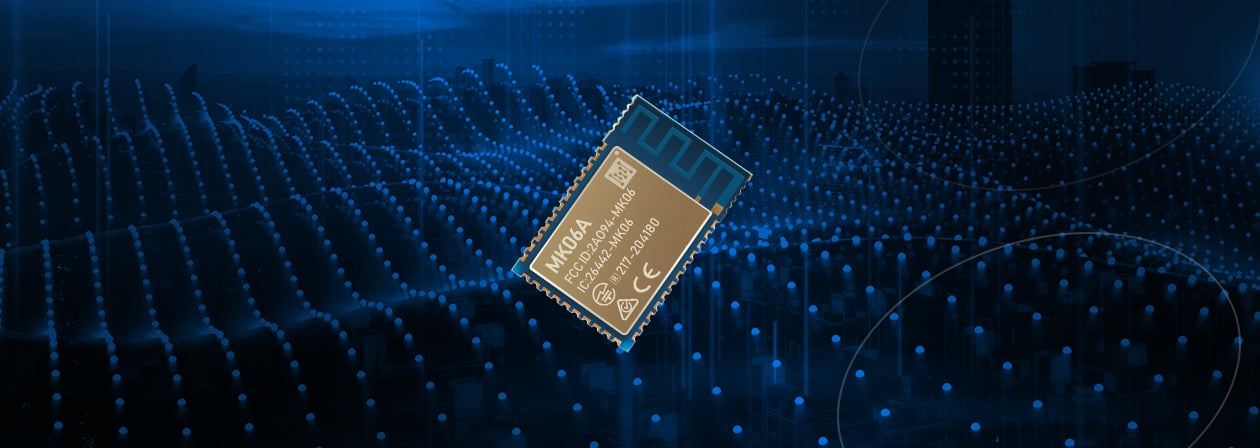

يدمج MK06A هوائي PCB عالي الأداء
يستخدم MK06B موصل u.FL ويتطلب هوائيًا خارجيًا
بلوتوث® منخفض الطاقة
العثور على الاتجاه
1م لو فاي
2م لو فاي
مشفرة LE PHY (طويلة المدى)
ملحقات الإعلان
وكالة الفضاء الكندية #2
الأدوار الطرفية والمذيعة المتزامنة
GFSK بسرعة 1 ميجابت في الثانية, 2ميغابت في الثانية, 250كيلو بايت في الثانية (IEEE 802.15.4-2006) وطويلة المدى (125كيلو بايت في الثانية و 500 كيلو بايت في الثانية) معدلات البيانات
+4 الحد الأقصى ديسيبل
قابل للتكوين حتى -40 ديسيبل
MK06A – هوائي تتبع ثنائي الفينيل متعدد الكلور
MK06B – هوائي خارجي 2.4 جيجا هرتز
MK06A – أكثر من 150 متر
طول: 21مم ± 0.2 مم
عرض: 13.8مم ± 0.2 مم
ارتفاع: 2.3مم+0.1 مم/-0.15 مم
34 دبابيس نصف ثقب مطلية
معالج ARM® Cortex®-M4 32 بت مع FPU, 64ميغاهيرتز
192فلاش كيلو بايت, 24 كيلو بايت من ذاكرة الوصول العشوائي
2× SPI الرئيسي/التابع مع EasyDMA
I2C متوافق مع سلكين رئيسي/تابع
UART (سي تي إس/آر تي إس) مع إيزي دي إم إيه
4-المغير عرض نبض القناة (بوم) وحدة مع EasyDMA
2× عداد في الوقت الحقيقي (RTC)
3× مؤقت 32 بت مع وضع العداد
30 GPIOs
8× 12 بت, 200KPS ADC
1.7الخامس إلى 3.6 فولت
-40 إلى 85 درجة مئوية
32.768 كيلو هرتز +/-20 جزء في المليون مذبذب الكريستال
إعداد منظم DC/DC
| غرض | وصف | إصدار | مقاس | اخر تحديث |
|---|---|---|---|---|
| ورقة البيانات | MK06_Bluetooth_Module.pdf | 1.2 | 905كيلو بايت | 06/08/2020 |
| تخطيطي - MK06A | MK06A.pdf | 1.0 | 81كيلو بايت | 06/08/2020 |
| تخطيطي - MK06B | MK06B.pdf | 1.0 | 81كيلو بايت | 06/08/2020 |
| رابط الدعم | nRF52811_Product_Specification.pdf | 1.0 | 7.68ميغابايت | 06/08/2020 |
| قائمة المنتجات | MOKO_Bluetooth_Module_Family.pdf | 1.0 | 907كيلو بايت | 06/08/2020 |
| الرسم التقني | MK05&06 Library | 1.0 | - | 20/01/2021 |
| شهادة | MK06-CE | 1.0 | - | 20/01/2021 |
| شهادة | MK06-لجنة الاتصالات الفدرالية | 1.0 | - | 20/01/2021 |
| شهادة | MK06-IC | 1.0 | - | 20/01/2021 |
| شهادة | MK06-RCM | 1.0 | - | 20/01/2021 |
| شهادة | MK06-تيليك | 1.0 | - | 20/01/2021 |
